如何学习建筑图纸

正文概述    2021-08-30 22:08:40

如果你想学建筑设计,那就复杂了。我读的是土木工程4年本科,主要学的是结构设计。如果是建筑系是5年的。如果你有上进心可以,考虑@愚民的建议报考成人教育。H1P土木工程资料网

我猜想你是先想可以看懂建筑施工图。H1P土木工程资料网

这里我可以先给你一个大概框架:H1P土木工程资料网

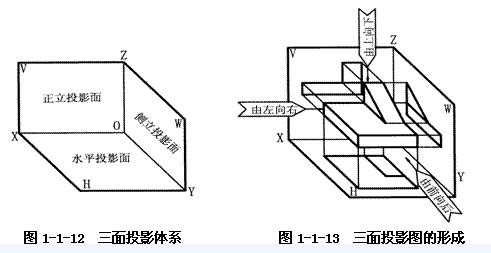

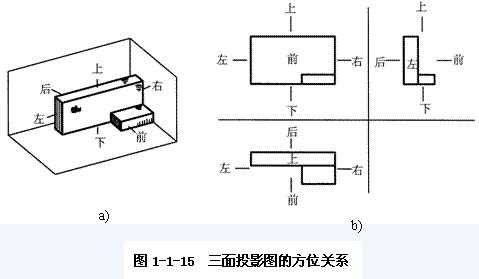

1、最基础的是要懂得工程制图原理:投影原理。这是三维物体(建筑)用平面图(包括总平面、各层平面、各立面和大样)来表达的原理。我们当时是先学《工程制图》。对于题主建议觉得看懂了原理就可。H1P土木工程资料网



2、了解建筑概况:建筑设计说明的前面部分。H1P土木工程资料网

3、看图H1P土木工程资料网

a、总平面图:整个建筑的水平投影。H1P土木工程资料网

b、各层平面图:假象用一水平剖切平面从建筑窗台上一点剖切建筑,移去上面的部分,向下所作的正投影图。H1P土木工程资料网

c、各立面图:在与建筑立面平行的铅直投影面上所做的正投影图。H1P土木工程资料网

d、剖面图:假想用一个或一个以上垂直于外墙轴线的铅垂剖切平面剖切建筑。一般是楼梯的位置等,用平面图和立面图无法表达的大块。H1P土木工程资料网

e、大样图:上面大图无法表达清楚的细部构造,比如阳台栏杆,屋面女儿墙等。这部分同样采用上述投影原则。H1P土木工程资料网

这一部分基本上是按照第一点的投影原理,但是会涉及建筑制图的很多规则,比如点划线表示轴线,线的粗细规则,很多符号(标高等)H1P土木工程资料网

4、细部构造做法说明:建筑设计说明的后面部分。H1P土木工程资料网

简单说就是上面这么多图也无法表达清楚的,需要说明的细部构造;加上一些施工上的做法说明,比如墙面采用的是什么材料,怎么做。H1P土木工程资料网

这一部分涉及房屋建筑的构造知识。H1P土木工程资料网

最后,其实最快的方法是在实践中学习,题主自称是建筑工人。可以对照已经建好的房子和图纸,和一边建造的过程不断的对照图纸,很多东西就懂了。这个过程中再查看书上的相关点。
