工业园给水管网给水施工图

设计总说明：1、工程概况：本工程为工业园给水管网给水施工图；工程为DN600给水管网及其附属构筑物和附属设施的设计；管道工作压力约为1.2MPa，阀门及其管件设计压力等级为1.6MPa。



2、本工程采用钢管，接口型式为焊接，埋地钢管及其管件需加强级防腐。由于本工程管材采用钢管，且埋设于地下，管道受温度影响形变小，在阀门处设置伸缩节，以解决管道缩胀问题。

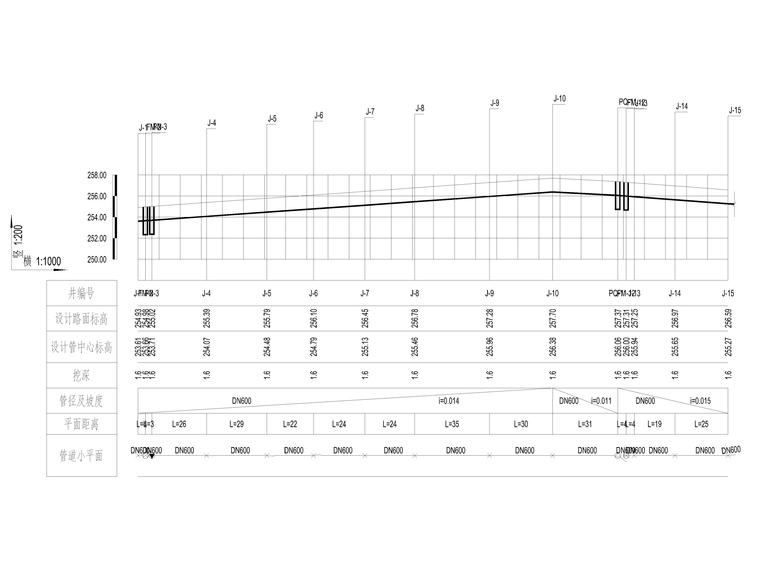

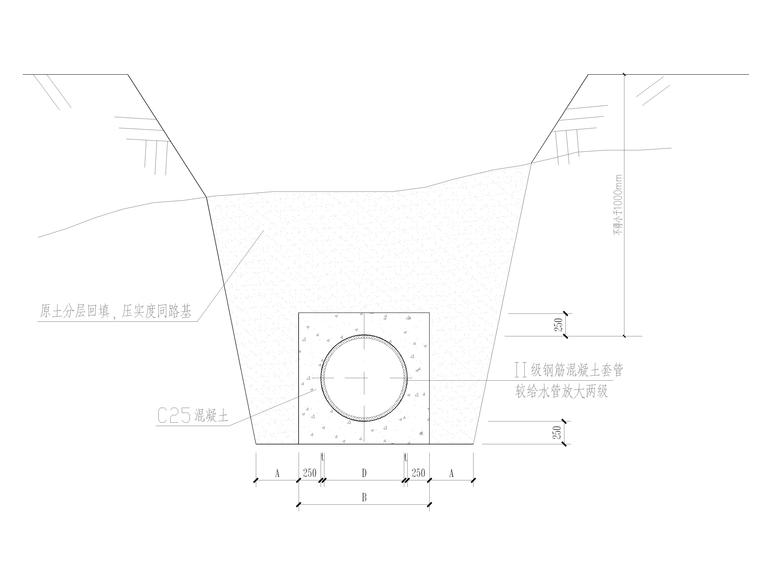

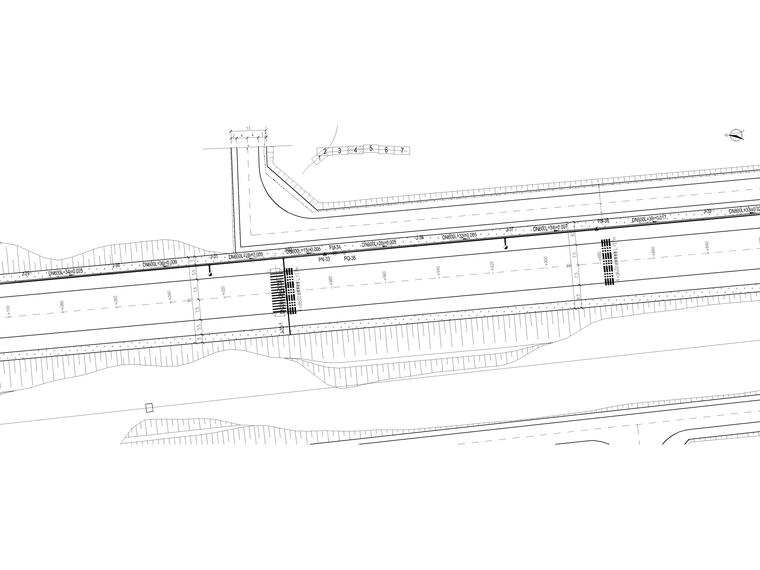

部分图纸展示：
