天鹅湖新中式别墅高清效果图+施工图

：[广东]天鹅湖新中式别墅高清效果图+施工图CAD（2019年）

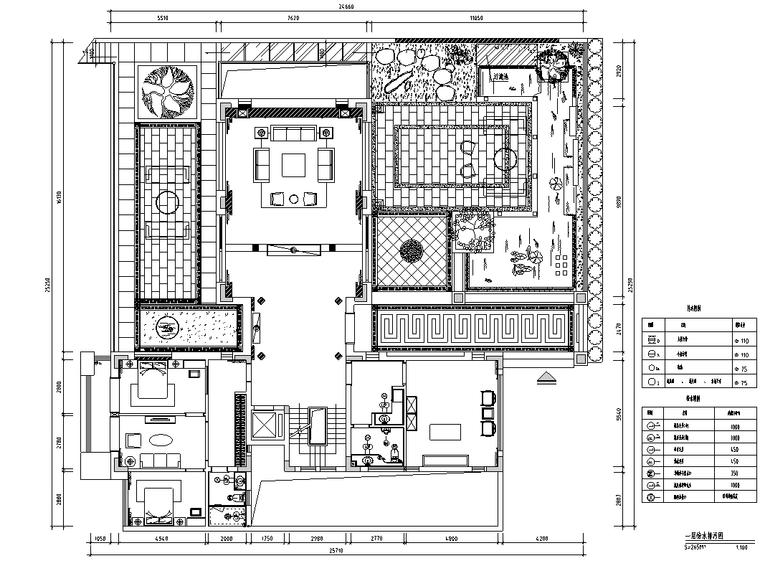

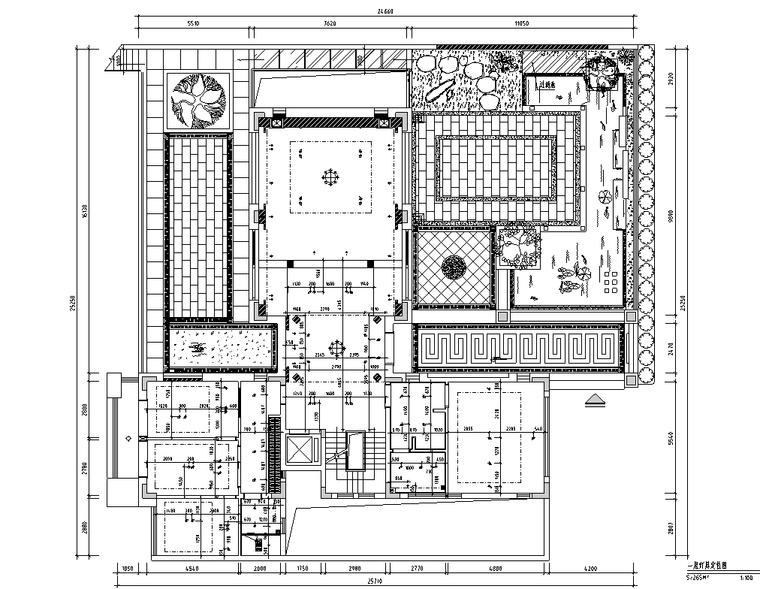

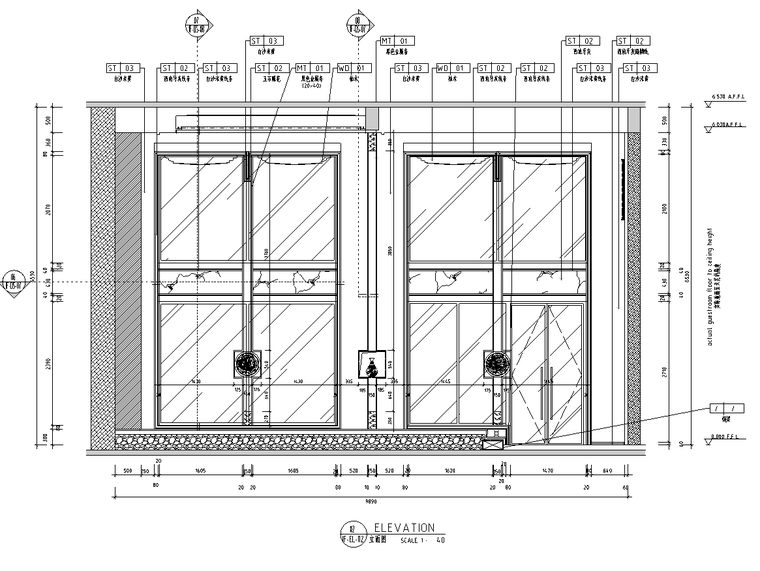

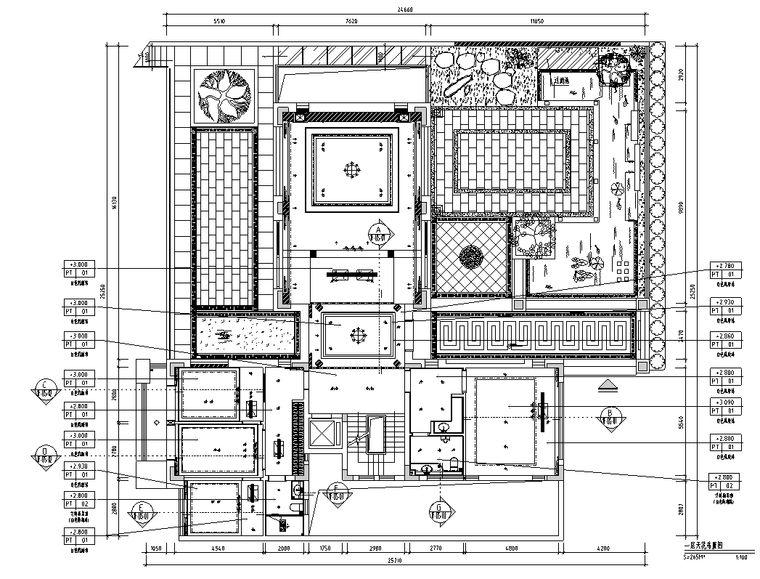

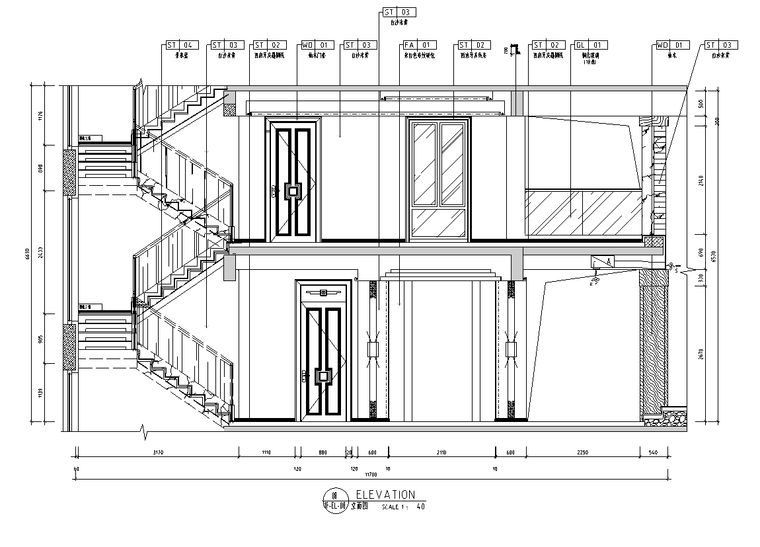

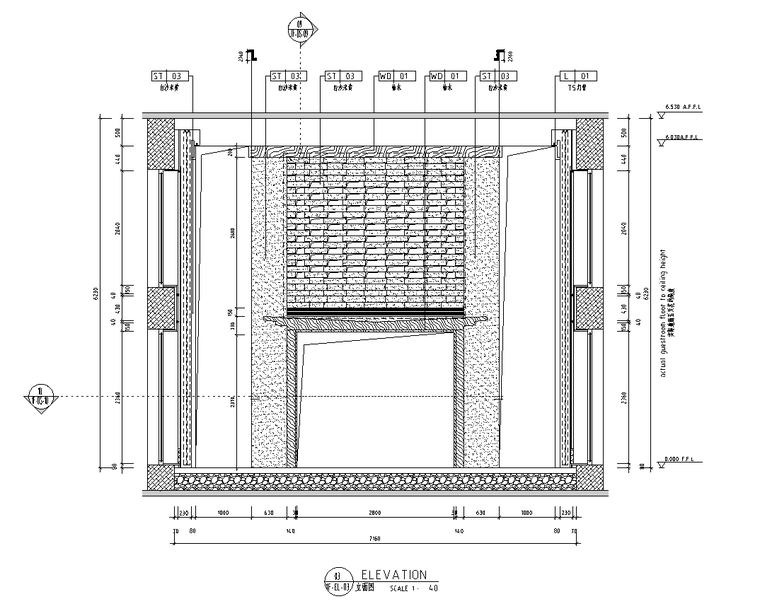

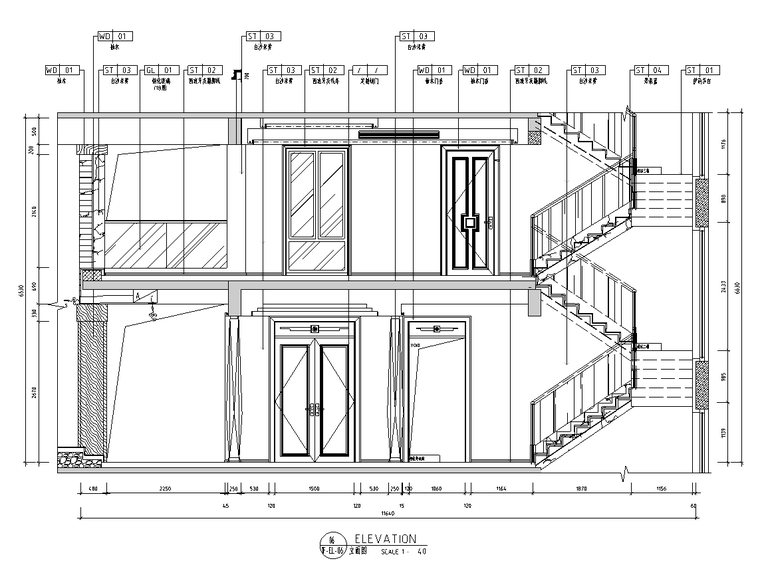

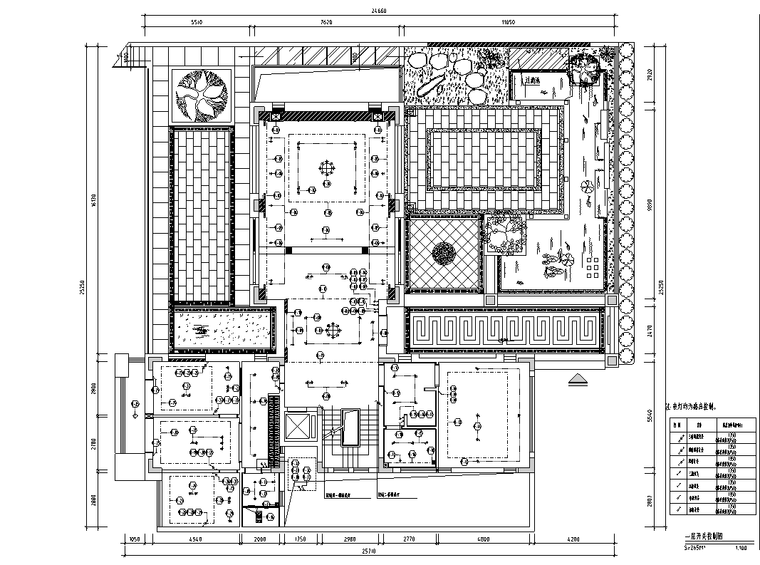

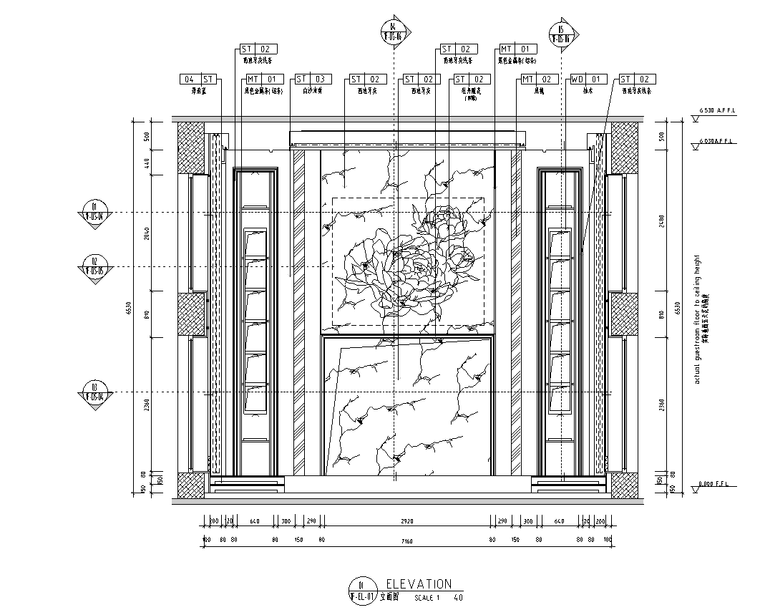

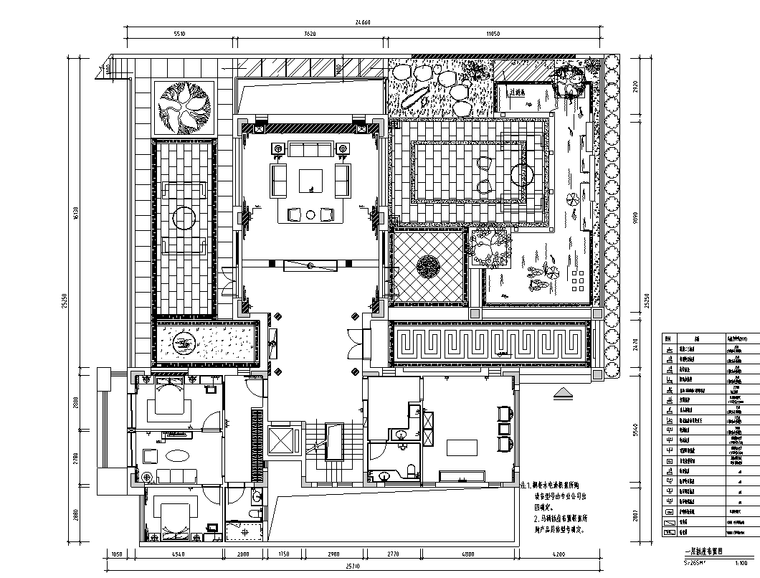

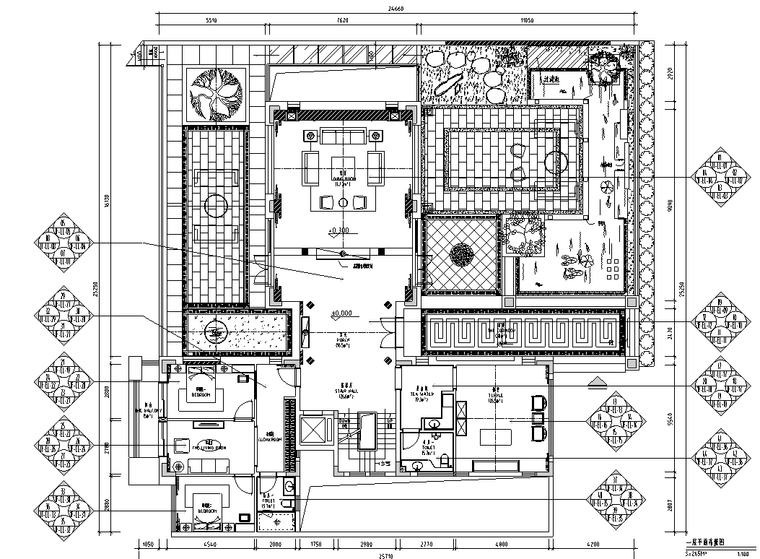

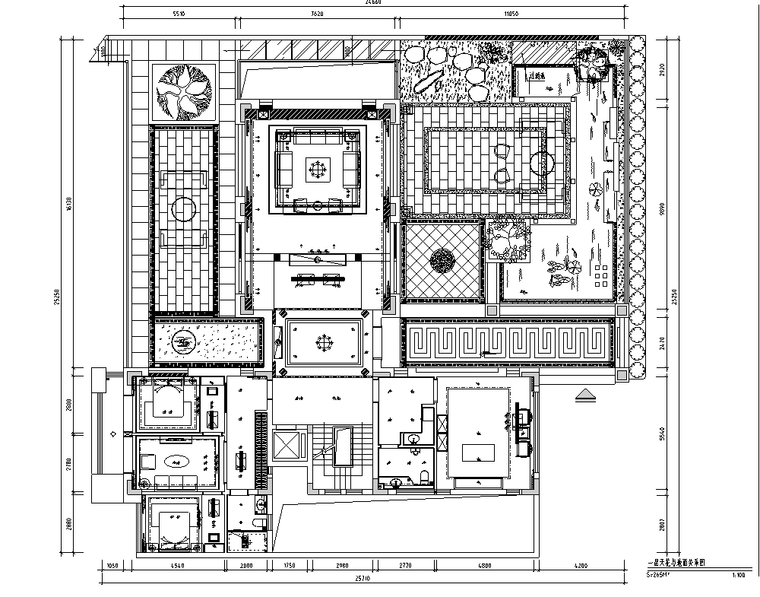

资料内容包含：CAD施工图封面，图纸目录，施工图设计说明、平面图，立面图，节点大样，门表门节点，给排水图纸等等
